用于将某一特定电缆从一束电缆中识别出来的专用仪器,以克服施工现场经常发生的因试扎错误或锯错电缆所造成的重大停电事故或人身安全事故，大大提高施工、维修效率，是普通电缆识别仪的升级换代产品。可交直流两用工作更方便现场使用。
参考标准：DL/T 409-2005
HYDS-V 带电电缆识别仪是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误，本仪器设计采用了PSK技术，结合精准算法。无论现场工作人员的记忆多么可靠，都不能代替专业仪器的识别。本产品同时具有带电电缆识别、停电电缆识别、交流电流测试、交流电压测试功能，由发射机、发射电流钳、接收机、接收柔性电流钳等组成。
产品别称：带电电缆识别仪、电缆识别仪,识别仪、电缆故障测试仪、电缆故障识别仪、电缆识别仪、多功能电缆识别仪、智能电缆识别仪。
基准条件和工作条件：
影响量
基准条件
工作条件
备注
环境温度
23℃±1℃
-10℃~40℃
/
环境湿度
40%~60%
＜80%
被测电压电流频率
50Hz±1Hz
45Hz~70Hz
测试电压电流时
接收机工作电压
7.4V±0.5V
7.4V±1V
发射机工作电压
11.1V±0.5V
11.1V±1.5V
外电场、磁场
应避免
被测电缆位子
被测电缆处于柔性电流钳的近似几何中心位子

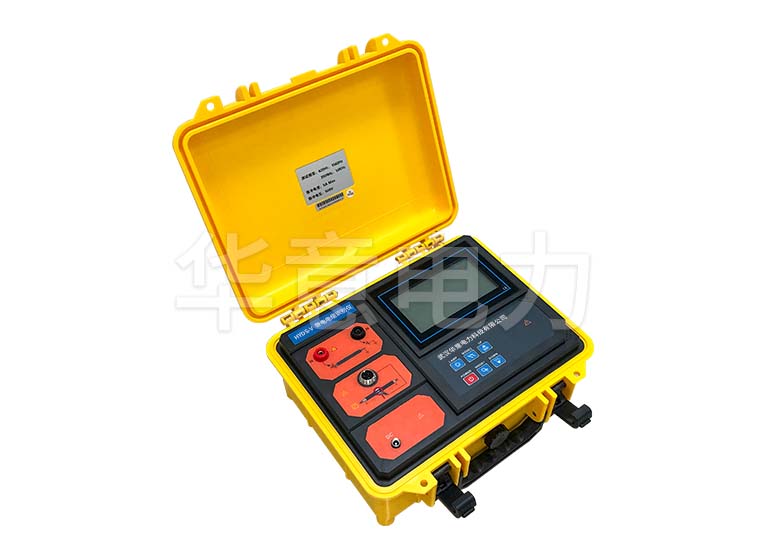

发射机规格
功能
发射复合脉冲频率电流信号，显示剩余电池电压，发射状态动态指示
电源
11.1V大容量可充锂电池，充满电连续工作约8小时
输出方式
带点识别时卡钳耦合；停电识别时直连输出
发射频率
带电识别时：625Hz、1562Hz、2500Hz、10000Hz
停电识别时：1562Hz、2500Hz
按上下箭头键调节发射频率
测试线长
3米，带鳄鱼夹，红黑各1条

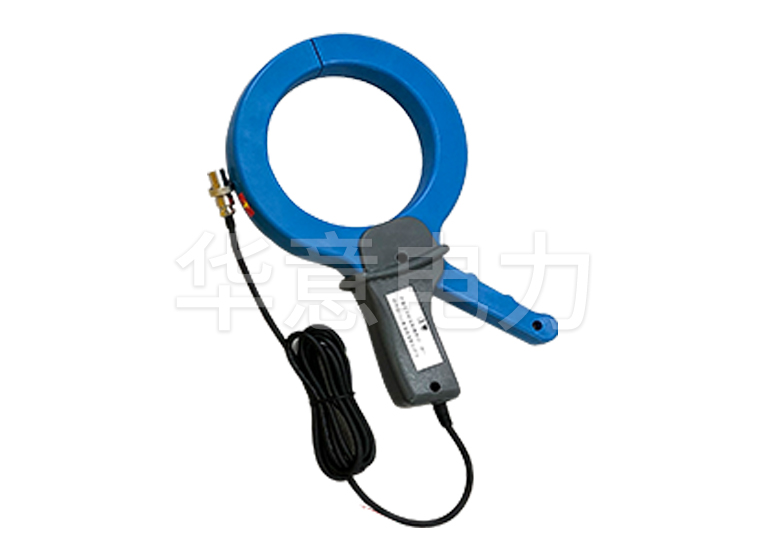

发射钳尺寸
长宽厚250mm×140mm×35mm
发射钳内径
φ105mm
发射钳线长
3m
接地针尺寸
长宽厚225mm×100mm×10mm
发射机尺寸
320mm×275mm×145mm
显示模式
超大LCD实时显示剩余电池电压，具有背光灯
LCD尺寸
长宽128mm×75mm；显示域124mm×67mm
外包装尺寸
长宽高400mm×245mm×335mm
工作温度
-10℃～40℃
存储条件
-20℃~50℃，≤95％RH, 无结露
背光控制
有，白色背光灯
仪表质量
发射机2.5kg；发射钳1.12kg；总质量4.44kg（含接收机）
电池电量
当电池电压低于9.65V时，电池电压低图标显示，提醒给电池充电；低于9.5V时，设备自动关机
充 电 器
12.6V 1A DC充电器
充电接口
圆形充电接口，DC标识
抗 压
发射机采用一体化专用工具箱式设计，箱体能承受约200kg的压力
耐 压
AC 3700V/rms(仪器箱顶面与底面之前)
电磁特性
IEC61326(EMC)
参考安规
IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)

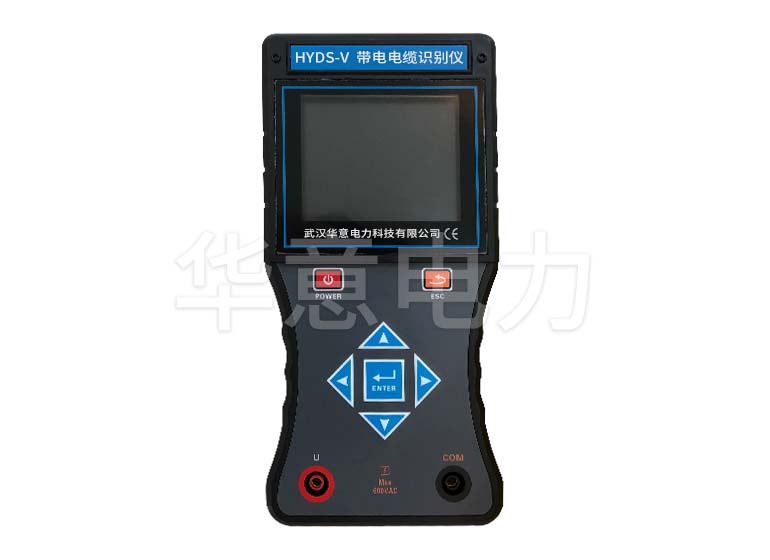

接收机规格
功 能
带电电缆识别、停电电缆识别；交流电压、电流、频率测量
电 源
7.4V大容量可充锂电池，USB充电接口，充满电连续工作约6小时
额定电流
约300mA max
3.5寸真彩液晶屏显示，彩色图标指示
信号标定
有，标定发射信号。接收信号与发射信号的电流百分比在标定值75%-135%之间为识别成功条件之一
标定好后不能改变测试频率和放大倍数；
测试不同的电缆需要重新标定
方向识别
有，发射钳、接收钳与加载信号必须方向一致，为识别成功的条件之一
电缆识别成功
绿色打钩图标指示（√）
非目标电缆
红橙色打叉图标指示（×）
接收机尺寸
长宽厚207mm×101mm×45mm
柔性电流钳
长约620mm，线径约8 mm
线圈内径
φ200mm（可以根据需要定制更大口径）
引线长度
柔性电流钳引线长度：约3m
电压测试线
长1m (红黑各1条)
检测范围
停电识别：可检测阻抗为0Ω～10kΩ的线路；若线路阻抗回大于8kΩ时，需保证发射机电池电量为11V以上(一般可以达到线缆长度0-10公里，主要由接地电阻与线缆阻抗决定)
带电识别：可检测阻抗为0Ω～200Ω的线路；若阻抗为200Ω时，需保证发射机电池电量为11V以上(一般可以达到线缆长度0-5公里，主要由接地电阻与线缆阻抗决定)
量程
交流电压： 0.00V～600V(50Hz/60Hz)
交流电流： 0.00A～5000A(50Hz/60Hz)
电流频率： 45Hz~70Hz
精度
交流电压：±2%±3dgt
交流电流：±2%±3dgt
电流频率：±2%±3dgt
识别信号
彩色信号幅度和数字显示
检测速率
约1次/秒
8.4V 1A 充电器
USB充电接口
工作温湿度
-10℃～40℃；80%Rh以下
存放温湿度
-10℃~50℃，≤95％RH, 无结露
接收机质量
电流钳172g；接收机370g(带电池)
AC2000V/rms(外壳前后两端之前)

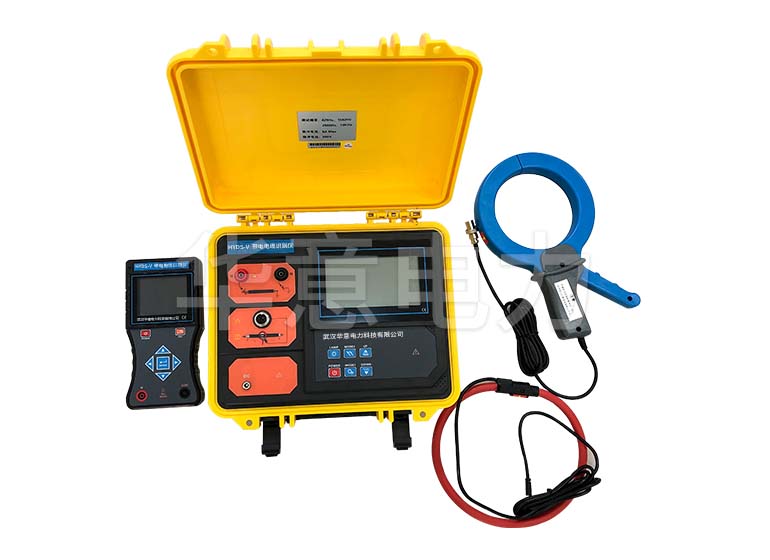

附件清单：
序号
名称
数量
1
发射机
1台
2
接收机
3
发射电流钳
1把
4
工具包
1个
5
接收柔性电流钳
6
鳄鱼夹测试线
2条（红黑各1条）
7
表笔测试线
8
双头鳄鱼夹测试线
1条（黑色）
9
接地针
2根
10
8.4V 1A充电器
1个（接收机用）
11
12.6V 1A充电器
1个（发射机用）
12
7.4V锂电池
1组(接收机内)
13
11.1V 锂电池
1组(发射机内)
14
说明书、保修卡、合格证
1份
注：1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任 2.了解更多探花直播小视频APP下载产品信息请进入产品中心。服务热线：400-060-1718
1、识别准确无误、大识别钳口适合各种电缆、操作极为简单、指示清楚直观、主、辅件便携、美观、手感好、整机工作可靠不怕短路、电源输出频率可调、接收机灵敏度可调；
2、同时兼具带电电缆识别及停电电缆识别两大功能；
3、 运行状态的电缆下在线识别，极大地提高了工作效率，减少了停电所造成的经济损失，不需断开运行电缆两端与配电设备的连接，保证了电气设备的正常运行；
4、 采用间接耦合方式，操作者与电缆不存在电气上的接触，极大程度保证了操作者的安全；
5、 直流供电、每次充电待机时间大于8小时，现场使用非常方便；
6、 带电电缆识别仪具有大钳口ф120适合各种截面积的电缆识别；
7、 数字、光栅、声音三种界面同时提示信号强弱，识别直观；
